Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | Robinet d'arrêt sphérique forgé | Médias: | L'eau |
|---|---|---|---|
| Application: | généralités | Standard ou non standard: | Standard |
| Pression: | Haute pression, 150LB-600LB, classe 2500 | Puissance: | Manuel, pneumatique, solénoïde, élém. élect. actionné |
| La température des médias: | La température moyenne, la température normale, haute température, - 65°F à 450°F (- 54℃ à 232℃) | Structure: | Contrôle |
| Taille de port: | 1/2 » - 12", DN15-DN65 | Matériel: | Forgé |
| Standard: | NORME ANSI BS DIN JIS, API, API598-2009, OIN | Taille: | DN15 To100 |
| Surligner: | robinet d'arrêt sphérique en acier forgé,robinet à tournant sphérique de guerre biologique |
||

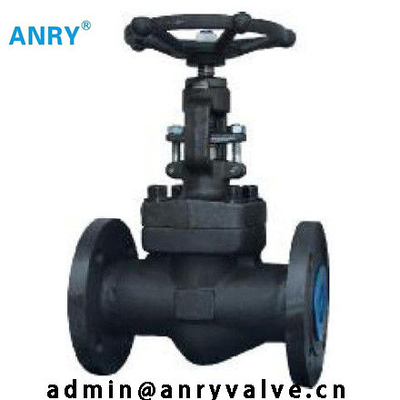

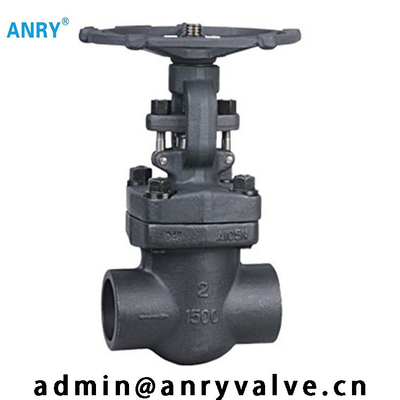

A105 robinet d'arrêt sphérique forgé de commutateur BW TNP du disque 800lbs API602 de prise du corps 13CR
Les robinets d'arrêt sphériques en acier forgés par ANRY sont disponibles dans trois conceptions de capot. La première conception est le capot boulonné, avec le joint hommes-femmes, garniture en spirale de blessure, faite en F304/graphite. La garniture commune d'anneau sont également disponible sur demande. La deuxième conception est le capot soudé avec un joint soudé fileté et de joint. Sur demande un joint soudé de force de pleine pénétration est disponible. La troisième conception est le capot de joint d'étanchéité, avec un joint de capot fileté et de joint d'étanchéité.
Construction et spécifications de conception de robinet d'arrêt sphérique.
Le robinet d'arrêt sphérique d'ANRY se conforment à API602, à BS5352 et à ASME B16.34. Chacun est examiné selon API598, et l'inscription est par MSS SP-25.
Plein port ou port conventionnel
OS&Y, vis extérieure et joug
Glande d'emballage de alignement d'individu en deux pièces
Le capot boulonné avec la garniture de spirale-blessure, filetée et le joint a soudé le capot ou a fileté et le capot de joint d'étanchéité.
Banquette arrière intégrale
Fin de soudure de prise à ASME B16.11
Fins vissées (TNP) à ANSI/ASME B 1.20.1
|
NON.
|
Nom de partie
|
CS à ASTM
|
Quant à ASTM
|
Solides solubles à ASTM
|
|
|
Dactylographiez A105
|
Dactylographiez F22
|
Dactylographiez F304 (L)
|
Dactylographiez F316 (L)
|
||
|
1
|
Corps
|
A105
|
A182 F22
|
A182 F304 (L)
|
A182 F316 (L)
|
|
2
|
Disque
|
A276 420
|
A276 304
|
A276 304 (L)
|
A276 316 (L)
|
|
3
|
Tige
|
A182 F6
|
A182 F304
|
A182 F304 (L)
|
A182 F316 (L)
|
|
4
|
Garniture
|
Ondulé solides solubles + graphite
|
SOLIDES SOLUBLES + PTFE
|
||
|
5
|
Capot
|
A105
|
A276 304
|
A276 304 (L)
|
A276 316 (L)
|
|
6
|
Boulon de capot
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
7
|
Pin
|
A276 420
|
A276 304
|
||
|
8
|
Glande
|
A276 410
|
A182 F304 (L)
|
A182 F316 (L)
|
|
|
9
|
Oeil à queue filetée de glande
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
10
|
Bride de glande
|
A216 WCB
|
A351 CF8
|
||
|
11
|
Écrou de glande
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
12
|
Écrou de joug
|
A276 410
|
|||
|
13
|
H.W.Nut
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
14
|
Plaque signalétique
|
Solides solubles
|
|||
|
15
|
Volant de commande
|
A197
|
|||
|
16
|
Emballage de tige
|
Graphite flexible
|
PTFE
|
||
|
Milieu approprié
|
W.O.G.etc
|
W.O.G.etc
|
HNO3, CH3OOH etc.
|
||
|
La température appropriée
|
-29~425
|
-29~550
|
-29~180
|
||
