| Taille: | 1/4" - 2" | Nom: | Robinet de bille d'acier forgé |
|---|---|---|---|
| Type: | type de corps 2pc, plein (réduisez) port | Contrôle et essai: | API598 |
| Surligner: | Robinet à tournant sphérique de fil,robinet à tournant sphérique boulonné de capot |
||

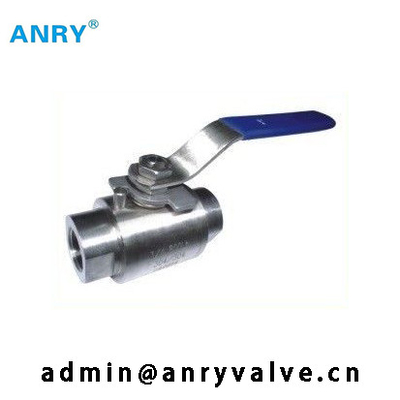

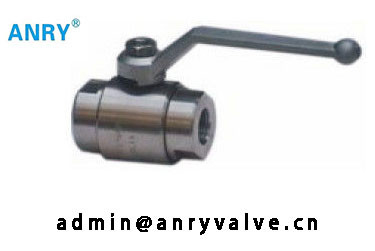

robinet à tournant sphérique forgé par 2pc de la boule PTFE Seat du corps CF8M de l'acier TNP SS304 SS316
2pc a forgé la bille d'acier Valve800/1500LB (2000/3000psi)
type de corps 2pc, plein (réduisez) port
Conception et fabrication : NORME ANSI B 16,34 BS 5351
Contrôle et essai : API598
Embouts filetés : BSPT, TNP, DIN2999
Antistatique
Feu-sécurité
Matériel principal de partie
| Non. | Nom de partie | Matériel | |
| 1 | Corps | A105 N | F316 |
| 2 | Insertion de Seat | PTFE | PTFE |
| 3 | Boule | SS316 | SS316 |
| 4 | Insertion de Bldy | A105 N | F316 |
| 5 | Tige | SS316 | SS316 |
| 6 | Emballage | Graphite | Graphite |
| 7 | Wrentch | SS304 | SS304 |
| 8 | Écrou de verrouillage | SS304 | SS304 |
| 9 | Garniture | PTFE | PTFE |
| 10 | Cachetage de tige | SS316 | SS316 |
| 11 | Glande | Graphite | Graphite |
| 12 | Anti legs statique | Solides solubles | Solides solubles |
Dimensions
| Classe 800 | |||||
| NPS (pouce) | L | W | H | d | POIDS |
| 1/2 | 83 | 145 | 80 | 14 | 0,9 |
| 3/4x1/2 | 83 | 145 | 80 | 14 | 0,8 |
| 3/4 | 90 | 170 | 85 | 20 | 1,5 |
| 1x3/4 | 105 | 170 | 85 | 20 | 1,4 |
| 1x3/4 | 110 | 170 | 90 | 25 | 2,2 |
| 1 1/4x1 | 110 | 170 | 90 | 25 | 2 |
| 1 1/4 | 125 | 270 | 95 | 32 | 3,2 |
| 1 1/2x1 1/4 | 125 | 270 | 95 | 32 | 3,1 |
| 1 1/2x1 1/4 | 130 | 270 | 95 | 38 | 4,2 |
| 2x1 1/2 | 140 | 270 | 95 | 38 | 3,7 |
| 2 | 155 | 270 | 100 | 49 | 7 |
| 2 1/2x2 | 155 | 270 | 100 | 49 | 6,5 |
| Classe 1500 | |||||
| NPS (pouce) | L | W | H | d | POIDS |
| 1/2 | 104 | 145 | 80 | 14 | 1 |
| 3/4x1/2 | 104 | 145 | 80 | 14 | 1 |
| 3/4 | 125 | 170 | 85 | 20 | 2,6 |
| 1x3/4 | 125 | 170 | 85 | 20 | 2,6 |
| 1x3/4 | 130 | 170 | 90 | 25 | 5 |
| 1 1/4x1 | 130 | 170 | 90 | 25 | 5 |
| 1 1/4 | 155 | 270 | 95 | 32 | 6 |
| 1 1/2x1 1/4 | 155 | 270 | 95 | 32 | 6 |
| 1 1/2x1 1/4 | 180 | 380 | 135 | 38 | 10 |
| 2x1 1/2 | 180 | 380 | 135 | 38 | 10 |
| 2 | 180 | 380 | 145 | 49 | 12 |
