Aperçu ProduitsRobinet d'arrêt sphérique de CS

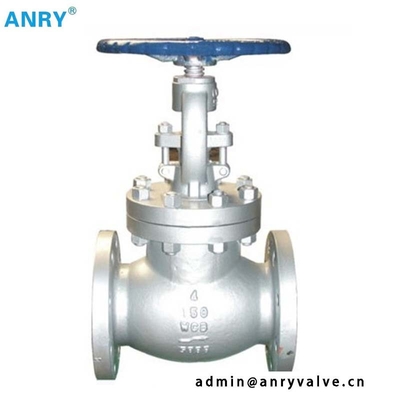

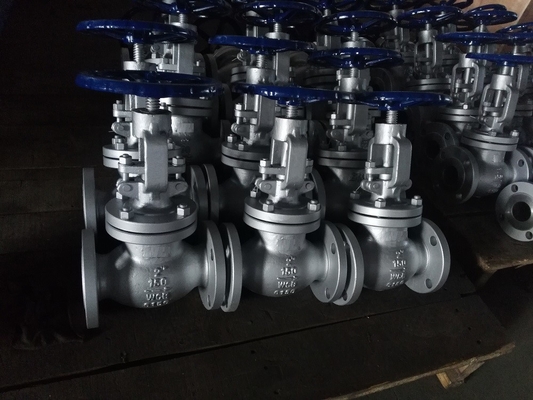

Robinet d'arrêt sphérique anticorrosion hydraulique de la pression 150Lb WCB d'écoulement

Robinet d'arrêt sphérique anticorrosion hydraulique de la pression 150Lb WCB d'écoulement

Description de produit détaillée
Nom: robinet d'arrêt sphérique de Pression-joint Pression: 900Lb~2500Lb
Application: Généralités Structure: Sécurité
Surligner:

soupape à vanne du CS 900Lb

,

robinet d'arrêt sphérique de 900Lb solides solubles

,

3/4" robinet d'arrêt sphérique de solides solubles

Robinet d'arrêt sphérique d'acier de fonte de la classe 150~1500
OS&Y, tige en hausse, disque de prise
Anneau de capot, fileté ou soudée boulonné de siège
ASTM A216 WCB, A217 WC6, A351 CF8, A351 CF8M,
A351 CF3, A351 CF3M, A351 CN7M



Paramètres techniques :
Conformité de normes
Conception et fabrication : NORME ANSI B16.34, BS1873
Visage du TU de visage (extrémité du TU d'extrémité) : NORME ANSI B16.10
Connexion à flasque : à la norme ANSI B16.5
Extrémité soudée par bout : NORME ANSI B16.25
Essai et inspection : API598
Incidence de butée à billes d'A.Anti-friction : Réduit le frottement entre les pièces d'accouplement pour assurer le bon fonctionnement
Vis de B.Grub : Fixe l'écrou de joug dans le capot
Mamelon de C.Grease : Lubrifiant d'approvisionnements aux pièces d'accouplement

Caractéristiques matérielles standard



NON.
Nom de partie
CS à ASTM
Quant à ASTM
Solides solubles à ASTM

Type A105T
Type A182 F22
Type A182 F304
Type A182 F316 (L)
1
Corps
A105
A182 F22
A182 F304 (L)
A182 F316 (L)
2
Disque
A276 420
A276 304
A276 304 (L)
A276 316 (L)
3
Tige
A182 F6
A182 F304
A182 F304 (L)
A182 F316 (L)
4
Pression Seat
A105
A182 F304
A182 F304 (L)
A182 F316 (L)
5
Anneau de pression
A182 F304 L
A182 F316L
6
Capot
A105
A182 F22
A182 F304 (L)
A182 F316 (L)
7
Pin
A276 420
A182 F304
8
P.S.Washer
A105
A182 F22
A182 F304 (L)
A182 F316 (L)
9
Écrou de P.S.Lock
A194 2H
A194 4
A194 8
A194 8M
10
Emballage de tige
Ondulé solides solubles + graphite
SS+PTFE
11
Glande
A276 420
A182 F304
12
Bride de glande
A216 WCB
A351 CF8
13
Oeil à queue filetée de glande
A193 B7
A193 B16
A193 B8
A193 B8M
14
Écrou de glande
A194 2H
A194 4
A194 8
A194 8M
15
Yoke Nut
A276 410
16
Volant de commande
A197
17
Plaque signalétique
Solides solubles
18
H.W.Nut
A194 2H
A194 4
A194 8
A194 8M
Milieu approprié
W.O.G.etc
W.O.G.etc
HNO3CH3OOH etc.
La température appropriée
-29~425
-29~550
-29~180



Note : D'autres matériaux sont disponibles sur demande.



Paramètres techniques :
Dimensions (millimètre) et poids (kilogrammes)



NPS
1/2 »
3/4"
1"
1-1/4 »
1-1/2 »
2"
L
900~1500Lb
140
140
140
178
178
216
2500Lb
186
183
186
232
232
279
H (OUVERT)
333
333
333
408
408
524
W
160
160
180
200
250
280
Poids
900Lb~1500Lb
11,2
10,5
10,1
21,0
19,6
40,4
2500Lb
12,3
11,6
10,8
28,0
26,4
43,8
