| Nom: | Robinet de bille d'acier forgé | classe: | 150/300/600 |
|---|---|---|---|
| Essai: | API598 | Type: | type de corps de 2pc /3pc, plein port |
| Surligner: | robinet de bille d'acier inoxydable de 2 pouces,robinet à tournant sphérique boulonné de capot |
||

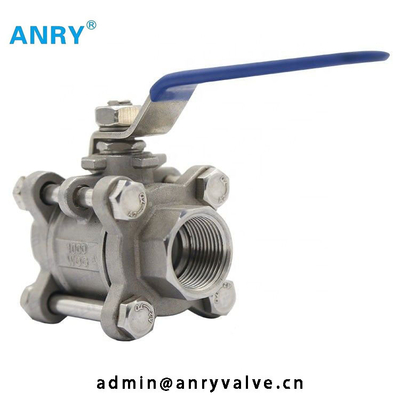

robinet à tournant sphérique forgé par 3PC de flottement de boule de COUP D'OEIL du corps PTFE de l'acier A105 F304 F316 Class150/300/600
2PC/3PC a forgé le robinet de bille d'acier Class150/300/600
type de corps de 2pc /3pc, plein port
Dispositif antistatique
Feu-sécurité
Corps : S.S. F304/F316, C.S.A105
Face à face : NORME ANSI B16.5
Extrémité de bride : NORME ANSI B16.5
Conception : NORME ANSI B16.34
Essai : API598
Matériaux principaux de partie
| Non. | Nom de partie | Matériel | Non. | Nom de partie | Matériel | ||
| 1 | Monture | A105 N | SS316 | 10 | V type emballage | PTFE | PTFE |
| 2 | Boulons | A193 B7 | A193 B8M | 11 | Glande | A105N | SS316 |
| 3 | Écrous | A194 2H | A194 8M | 12 | Plat de glande | A105N | SS316 |
| 4 | Garniture | PTFE | PTFE | 13 | Anneau ressort | SS304 | SS304 |
| 5 | Seat | RPTFE | RPTFE | 14 | Tige | SS304 | SS316 |
| 6 | Corps | A105 N | F316 | 15 | T-manière de poignée | WCB | WCB |
| 7 | Boule | SS304 | SS316 | 16 | Poignée | 304 | 304 |
| 8 | Joint de tige | PTFE | PTFE | 17 | Boulon | 304 | 304 |
| 9 | Emballage | PTFE | PTFE | ||||
Dimensions
| Classe 150 | ||||||
| NPS (pouce) | L | W | H | d | kilogramme | Protection d'OIN Mouting |
| 1" | 127 | 170 | 92 | 25 | 6 | F03 |
| 1 1/2 » | 165 | 270 | 108 | 38 | 12 | F05 |
| 2" | 178 | 270 | 119 | 50 | 15 | F07 |
| 2 1/2 » | 191 | 380 | 150 | 65 | 19 | F07 |
| 3" | 203 | 380 | 163 | 76 | 22 | F07 |
| 4" | 229 | 470 | 187 | 102 | 46 | F10 |
| 6" | 394 | 700 | 210 | 150 | 110 | F10 |
| Classe 300 | ||||||
| NPS (pouce) | L | W | H | d | kilogramme | Protection d'OIN Mouting |
| 1" | 165 | 170 | 92 | 25 | 10 | F03 |
| 1 1/2 » | 191 | 270 | 108 | 38 | 18 | F05 |
| 2" | 216 | 270 | 119 | 50 | 22 | F07 |
| 2 1/2 » | 241 | 380 | 150 | 65 | 28 | F07 |
| 3" | 283 | 380 | 163 | 76 | 38 | F07 |
| 4" | 305 | 470 | 187 | 102 | 78 | F10 |
| 6" | 403 | 700 | 210 | 150 | 110 | F10 |
| Classe 600 | ||||||
| NPS (pouce) | L | W | H | d | kilogramme | Protection d'OIN Mouting |
| 1" | 216 | 170 | 92 | 25 | 10 | F04 |
| 1 1/2 » | 242 | 270 | 108 | 38 | 18 | F07 |
| 2" | 292 | 270 | 119 | 50 | 22 | F07 |
| 2 1/2 » | 330 | 380 | 150 | 65 | 28 | F07 |
| 3" | 356 | 380 | 163 | 76 | 38 | F10 |
