Détails sur le produit:
Conditions de paiement et expédition:
|
Matériel: | Bâti | Norme: | NORME ANSI BS DIN JIS |
---|---|---|---|
Standard ou non standard: | Norme | Essai et inspection: | API598, API6D |
Face à face: | NORME ANSI B16.10, API6D | Nom: | Soupape à vanne d'acier de fonte |
Surligner: | Soupape à vanne à flasque d'acier inoxydable,Soupape à vanne de fonte de Jis 10k,Soupape à vanne de Cs d'API6D |

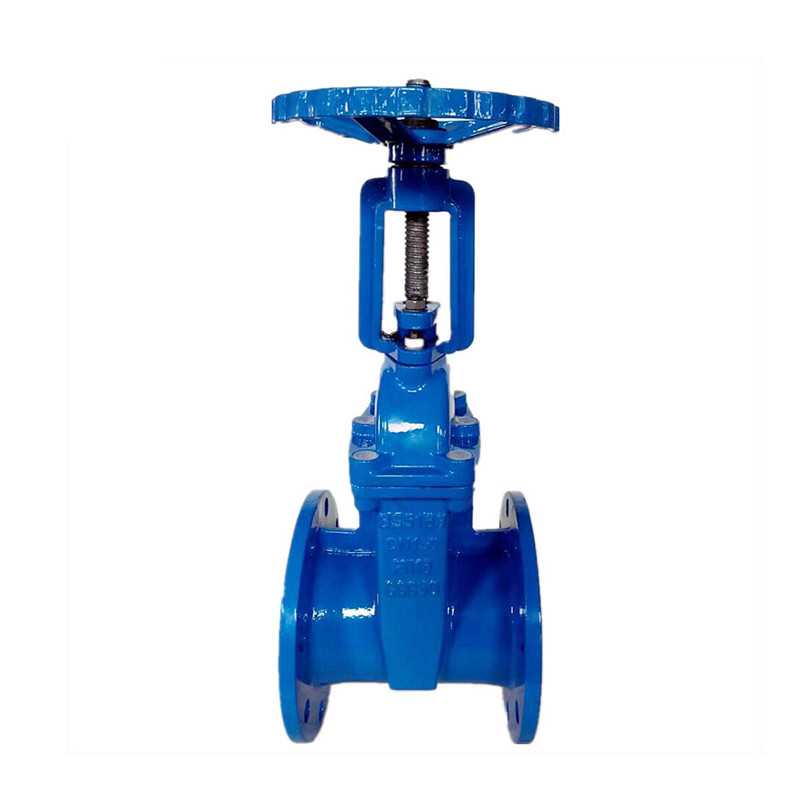

Soupape à vanne à flasque de Cs de soupape à vanne de fonte de Jis 10k de soupape à vanne d'acier inoxydable
Paramètres techniques :
1). Taille : 15A - 600A
2). Matériel : SCS13, SCS14, SCS16, 304, 316, WCB
3). Classe : 10K, 20K, 40K
4). Milieu approprié : l'eau, pétrole, air et un certain liquide corrosif
5). Température ambiante : -20°C- 425°C
6). Conception et fabrication : JIS B2073 ; B2083
7). Face à face : JIS B2002
8). Dimension de bride : JIS B2212 ; B2214
9). Inspection et essai : JIS B2003
Matériaux
|
||
NON. |
Nom de partie |
Matériel |
19 |
Mamelon de graisse |
Laiton |
18 |
Vis de ver |
Acier au carbone |
17 |
Écrou de roue de main |
Acier au carbone |
16 |
Roue de main |
Fer ducile de fonte malléable/acier de fonte/acier fabriqué |
15 |
Écrou de joug |
Carbone steel/SS |
14 |
Boulon et écrou d'oeil |
DES 193 B7/A194 2H~A193 B8/A194 8 |
13 |
Pin |
Acier au carbone/acier inoxydable |
12 |
Écrou de tige |
Un 439-D2/cu-alloy |
11 |
Bride de glande |
Acier au carbone/équivalent au matériel de corps |
10 |
Glande |
Souillez moins en acier |
09 |
Siège arrière |
Souillez moins en acier |
08 |
Tige |
Souillez moins en acier |
07 |
Anneau de Seat |
CS+SS/SS/SS+STL |
06 |
Cale |
Le matériel voient le corps |
NON.
|
Nom de partie |
WCB |
LCB |
WC6 |
WC9 |
05 |
Boulon et écrou |
A193 GR B7/A194 GR 2H |
A320 GR L7/A194 GR 4 |
A193 GR B16/A194 GR 4/7 |
A193 GR B16/A194 GR 4/7 |
04 |
Emballage de glande |
Graphite |
Graphite |
Graphite |
Graphite |
03 |
Garniture |
Blessure en spirale/fer mou |
Blessure en spirale/fer mou |
Spirale wound/SS304 |
Spirale wound/SS304 |
02 |
Capot |
A216 GR WCB |
A352 GR LCB |
A271 GR WC6 |
A271 GR WC9 |
01 |
Corps |
A216 GR WCB |
A352 GR LCB |
A271 GR WC6 |
A271 GR WC9 |
NON.
|
Nom de partie |
C5 |
C12 |
CF8 |
CF8M |
05 |
Boulon et écrou |
A193 GR B16/A194 GR 4/7 |
A193 GR B16/A194 GR 4/7 |
A193 B8/A194 8 |
A193 B8M/A194 B8 |
04 |
Emballage de glande |
Graphite |
Graphite |
Graphite |
Graphite |
03 |
Garniture |
Blessure en spirale/fer mou |
Blessure en spirale/fer mou |
Spirale wound/SS304 |
Spirale wound/SS316 |
02 |
Capot |
A217 GR C5 |
A217 GR C12 |
A351 GR CF8 |
A351 GR CF8M |
01 |
Corps |
A217 GR C5 |
A217 GR C12 |
A351 GR CF8 |
A351 GR CF8M |
CLASSEZ LA SOUPAPE À VANNE D'ACIER DE FONTE 150~1500
Classe |
Dimensions |
|||||||||||||||
150 |
Taille |
pouce |
2 |
2.1/2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
|
L-RF |
millimètre |
178 |
191 |
203 |
229 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
||
L1-BW |
millimètre |
216 |
241 |
283 |
305 |
403 |
419 |
457 |
502 |
572 |
610 |
660 |
711 |
813 |
||
L2-RTJ |
millimètre |
191 |
203 |
216 |
241 |
279 |
305 |
343 |
368 |
394 |
419 |
445 |
470 |
521 |
||
H |
millimètre |
400 |
490 |
510 |
585 |
795 |
1015 |
1230 |
1465 |
1508 |
1703 |
1892 |
2119 |
2500 |
||
K |
millimètre |
200 |
200 |
250 |
300 |
350 |
350 |
400 |
450 |
500 |
550 |
600 |
640 |
720 |
||
Poids |
Rf |
kilogramme |
18 |
28 |
30 |
50 |
85 |
128 |
220 |
310 |
363 |
463 |
621 |
792 |
1190 |
|
BW |
kilogramme |
15 |
22 |
26 |
40 |
77 |
118 |
200 |
290 |
330 |
424 |
587 |
752 |
1144 |
||
RTJ |
kilogramme |
20 |
29 |
37 |
56 |
84 |
138 |
210 |
310 |
363 |
463 |
621 |
792 |
1190 |
||
300 |
Taille |
pouce |
2 |
2.1/2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
|
L-RF |
millimètre |
216 |
241 |
283 |
305 |
403 |
419 |
457 |
502 |
762 |
838 |
914 |
991 |
1143 |
||
L1-BW |
||||||||||||||||
L2-RTJ |
millimètre |
232 |
257 |
298 |
321 |
419 |
435 |
473 |
518 |
778 |
854 |
930 |
1010 |
1165 |
||
H |
millimètre |
470 |
525 |
533 |
610 |
845 |
1050 |
1295 |
1600 |
1680 |
1725 |
1960 |
2195 |
2590 |
||
K |
millimètre |
200 |
200 |
250 |
300 |
350 |
350 |
400 |
450 |
550 |
550 |
600 |
640 |
720 |
||
Poids |
Rf |
kilogramme |
24 |
44 |
48 |
73 |
145 |
226 |
350 |
480 |
683 |
950 |
1145 |
1635 |
2660 |
|
RTJ |
||||||||||||||||
BW |
kilogramme |
20 |
35 |
37 |
54 |
110 |
174 |
285 |
395 |
565 |
805 |
965 |
1410 |
2660 |
||
600 |
Taille |
pouce |
2 |
2.1/2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
|
L-RF |
millimètre |
292 |
330 |
356 |
432 |
559 |
660 |
787 |
838 |
889 |
991 |
1092 |
1194 |
1397 |
||
L1-BW |
||||||||||||||||
L2-RTJ |
millimètre |
295 |
333 |
359 |
435 |
562 |
664 |
791 |
841 |
892 |
994 |
1095 |
1200 |
1407 |
||
H |
millimètre |
495 |
550 |
615 |
735 |
1005 |
1245 |
1480 |
1730 |
1795 |
1860 |
1930 |
2210 |
2580 |
||
K |
millimètre |
200 |
250 |
300 |
350 |
450 |
500 |
600 |
750 |
750 |
750 |
750 |
750 |
750 |
||
Poids |
Rf |
kilogramme |
35 |
55 |
72 |
126 |
365 |
444 |
700 |
940 |
1245 |
1530 |
1965 |
2450 |
2995 |
|
RTJ |
||||||||||||||||
BW |
kilogramme |
32 |
47 |
64 |
103 |
218 |
374 |
570 |
830 |
1055 |
1240 |
1625 |
2030 |
2590 |
||
900 |
Taille |
pouce |
2 |
2.1/2 |
3 |
4 |
6 |
8 |
10 |
12 |
|
|
|
|
|
|
L-RF |
millimètre |
368 |
419 |
381 |
457 |
610 |
737 |
838 |
965 |
|
|
|
|
|
||
L1-BW |
||||||||||||||||
L2-RTJ |
millimètre |
371 |
422 |
384 |
460 |
613 |
740 |
841 |
968 |
|
|
|
|
|
||
H |
millimètre |
590 |
700 |
740 |
870 |
1120 |
1390 |
1592 |
1765 |
|
|
|
|
|
