Aperçu ProduitsRobinet d'arrêt sphérique de CS

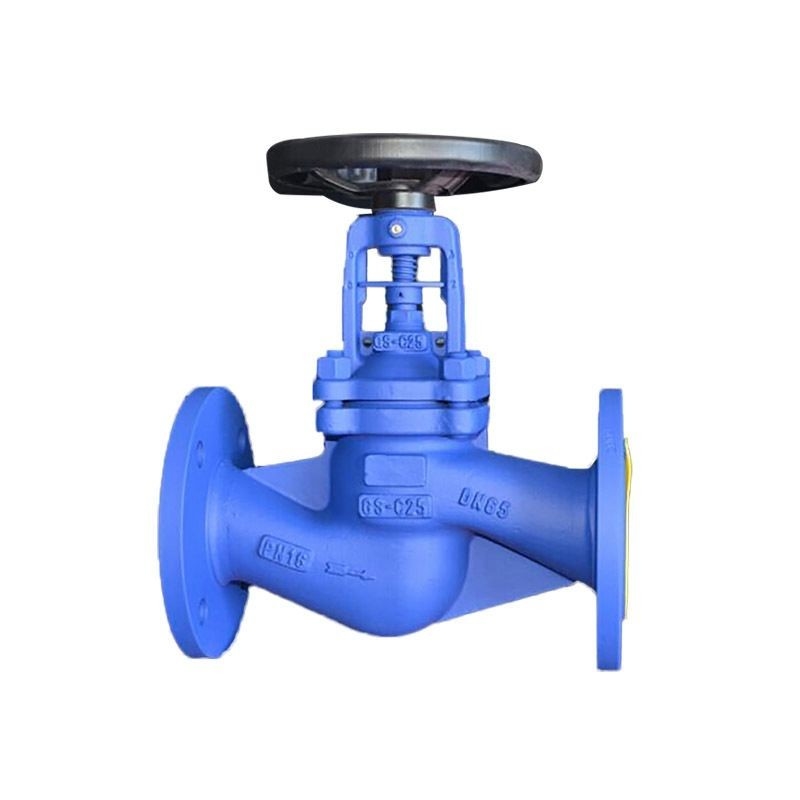

Robinet d'arrêt sphérique de disque de joint d'étanchéité d'acier inoxydable de norme DIN

Robinet d'arrêt sphérique de disque de joint d'étanchéité d'acier inoxydable de norme DIN

DIN Standard Stainless Steel Pressure Seal Disc Globe Valve
DIN Standard Stainless Steel Pressure Seal Disc Globe Valve

Image Grand :  Robinet d'arrêt sphérique de disque de joint d'étanchéité d'acier inoxydable de norme DIN meilleur prix

Détails sur le produit:
Lieu d'origine: Wenzhou
Nom de marque: ANRY
Certification: API,CE,ISO
Numéro de modèle: J41H
Conditions de paiement et expédition:
Quantité de commande min: 10pcs
Prix: Negotiable
Détails d'emballage: Caisse de contreplaqué
Délai de livraison: 7 jours
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 10000pcs/month
Description de produit détaillée
Nom: Robinet d'arrêt sphérique de joint d'étanchéité Standard ou non standard: la norme
application: Généralités Face à face: NORME ANSI B16.10
Connexion à flasque: NORME ANSI B16.5 Extrémité soudée par bout: NORME ANSI B16.25
Médias: L'eau, pétrole, gaz, vapeur, & à hautes températures ; Huile de pression Puissance: Manuel, pneumatique, électrique, roue manuelle
Matériel: Moulant, acier inoxydable Pression: Pression moyenne, haute pression, 2.5MPa~4.0 MPA, PN10 - PN16
Structure: Contrôle, interruption, globe Taille gauche: 1/4"--40"
la norme: DIN, NORME ANSI, JIS, BS, API Nom de produit: La bride WCB a moulé la classe en acier 150, robinet d'arrêt sphérique, robinet d'arrêt sphérique de
Taille: 1/4"--40", DN15-DN300 Matériel de corps: Acier au carbone, WCB, CF8M, WC6
Surligner:

Robinet d'arrêt sphérique de disque de joint d'étanchéité

,

Robinet d'arrêt sphérique standard de disque DIN

,

robinet d'arrêt sphérique standard de vapeur de vacarme

Le modèle droit du joint d'étanchéité DIN F4 a bridé robinet d'arrêt sphérique de disque de prise de rf

Robinet d'arrêt sphérique de joint d'étanchéité de la classe 600~2500
OS&Y, tige en hausse, disque de prise
Allocation des places de capot de cachetage de pression, fileté ou soudée
ASTM A216 WCB, A217 WC6, A351CF8, A351CF8M,
A351 CF3, A351 CF3M, A351 CN7M





Paramètres techniques :
Conformité de normes
Conception et fabrication : NORME ANSI B16.34, BS1873
Face à face (de bout en bout) : NORME ANSI B16.10
Connexion à flasque : NORME ANSI B16.5
Extrémité soudée par bout : NORME ANSI B16.25
Essai et inspection : API598.
. Une rondelle d'appui : Absorbe la poussée appliquée par pression interne
Anneau de B.Thrust : Protège la garniture métallique molle contre la déformation
C.Gasket : La conception angulaire unique fournit le cachetage supérieur



Matériaux
NON.
Nom de partie
Matériel
24
Mamelon de graisse
Laiton
23
Vis de ver
Acier au carbone
22
Écrou de roue de main
Acier au carbone
21
Roue de main
Fer ducile de fonte malléable/acier de fonte
20
Écrou de joug
Acier au carbone/acier inoxydable
19
Boulon et écrou d'oeil
DES 193 B7/A194 2H~A193 B8/A194 8
18
Pin
Acier au carbone/acier inoxydable
17
Écrou de tige
Un 439-D2/cu-alloy
16
Bride de glande
Acier steel~stainless de carbone
15
Glande
Souillez moins en acier
14
Buisson de glande
Acier steel~stainless de carbone
13
Siège arrière
Acier inoxydable
12
Écrou de disque
CS+SS/SS/SS+STL
11
Tige
Acier inoxydable
10
Anneau de Seat
CS+SS/SS/SS+STL (voir le matériel de corps)
09
disque
CS+SS/SS/SS+STL (voir le matériel de corps)







NON.
Nom de partie
WCB
LCB
WC6
WC9
08
Goujon et écrou
A193 GR B7/A194 GR 2H
A193 GR B7/A194 GR 4
A193 GR B16/A194 GR 4/7
A193 GR B16/A194 GR 4/7
07
Emballage de glande
Graphite
Graphite
Graphite
Graphite
06
Garniture
Fer mou
Fer mou
Ss304
Ss304
05
Poussez l'anneau
A105
A182 F304
A182 F11
A182 F22
04
Rondelle d'appui
A105
A182 F304
A182 F11
A182 F22
03
Joug
A216 GR WCB
A352 GR LCB
A271 GR WC6
A271 GR WC9
02
Capot
A216 GR WCB
A352 GR LCB
A271 GR WC6
A271 GR WC9
01
Corps
A216 GR WCB
A352 GR LCB
A271 GR WC6
A271 GR WC9







NON.
Nom de partie
C5
C12
CF8
CF8M
08
Goujon et écrou
A193 GR B16/A194 GR 4/7
A193 GR B16/A194 GR 4/7
A193 GR B7/A194 GR 2H
A193 GR B7/A194 GR 2H
07
Emballage de glande
Graphite
Graphite
Graphite
Graphite
06
Garniture
Ss304
Ss304
Ss304
Ss316
05
Poussez l'anneau
A182 F22
A182 F22
A182 F304
A182 F316
04
Rondelle d'appui
A182 F22
A182 F22
A182 F304
A182 F316
03
Joug
A216 GR C5
A217 GR C12
A351 GR CF8
A351 GR CF8M
02
Capot
A216 GR C5
A217 GR C12
A351 GR CF8
A351 GR CF8M
01
Corps
A216 GR C5
A217 GR C12
A351 GR CF8
A351 GR CF8M



CLASSEZ LE ROBINET D'ARRÊT SPHÉRIQUE DE JOINT D'ÉTANCHÉITÉ 600~2500



Dimensions
Classe 600
Taille
pouce
2
2-1/2
3
4
5
6
8
10
12
L-L1
millimètre
292
330
356
432
508
559
660
787
838
L1-SP
millimètre
178
216
254
305
381
457
584
711
813
H
millimètre
510
610
610
725
800
1010
1180
1360
1780
K
millimètre
250
300
300
350
500
550
600
600
400
POIDS
Kilogramme
38
65
105
105
185
230
410
615
895







Dimensions
Classe 900
Taille
pouce
2
2-1/2
3
4
5
6
8
10
12
L-L1
millimètre
368
419
381
457
559
610
737
838
965
L1-SP
millimètre
225
254
305
365
432
508
660
787
914
H
millimètre
550
580
675
750
815
1085
1300
1420
1825
K
millimètre
300
350
350
500
500
350
350
400
450
POIDS
Kilogramme
70
85
105
130
255
315
670
925
1200







Dimensions
Classe 1500
Taille
pouce
2
2-1/2
3
4
5
6
8
10
L-L1
millimètre
368
419
470
546
673
705
832
991
L1-SP
millimètre
216
254
305
405
483
559
711
864
H
millimètre
565
580
380
800
825
1130
1450
1535
K
millimètre
300
350
400
450
500
600
450
500
POIDS
Kilogramme
80
90
115
160
300
410
650
1150







Dimensions
Classe 2500
Taille
pouce
2
2-1/2
3
4
5
6
8
10
L-L1
millimètre
451
508
578
673
794
914
1022
1270
L1-SP
millimètre
279
330
368
457
533
610
762
914
H
millimètre
575
605
725
835
875
1200
1510
1720
K
millimètre
350
350
350
400
400
400
450
550
POIDS
Kilogramme
95
110
125
210
565
615
1050
1525



Robinet d'arrêt sphérique de disque de joint d'étanchéité d'acier inoxydable de norme DIN 0

Robinet d'arrêt sphérique de disque de joint d'étanchéité d'acier inoxydable de norme DIN 1

Robinet d'arrêt sphérique de disque de joint d'étanchéité d'acier inoxydable de norme DIN 2
