Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Moulant, acier inoxydable | Pression: | Pression moyenne, haute pression, 300LB, 200psi/PN16 |
|---|---|---|---|
| Puissance: | Pneumatique | La température des médias: | La température normale |
| Médias: | L'eau, gaz, pétrole | Structure: | Contrôle, réglant |
| Taille de port: | 3/4" - 12" | Standard ou non standard: | Standard |
| Matériel de corps: | WCB, acier inoxydable ou WCB ou titane, CF8, acier au carbone | Connexion: | Bride/soudure, extrémité à flasque et de soudure, rf |
| Application: | Général, centrale | Nom de produit: | soupape de commande de l'eau de drain de boule de PVC de port de solénoïde en plastique de 2 manière |
| Surligner: | tri vanne papillon excentrique,robinet à tournant sphérique de rf |
||

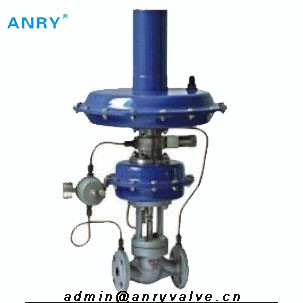

pression Auto-actionnée/de réglementation a bridé soupape de commande de rf SS304 SS316
la valve Auto-actionnée de contrôle de la pression se compose d'ensemble de corps, déclencheur, plaçant le ressort, des soufflets d'acier inoxydable, robinet de pression externe et tout cela. La valve ne fait pas n'exige aucune énergie auxiliaire des sources d'approvisionnement externe, au moyen de la pression du milieu lui-même en tant que puissance motrice, elle peut automatiquement commander et stabiliser la pression moyenne.
Il peut convenir à la vapeur, au gaz non-corrosif, au liquide et à la vapeur dans divers systèmes de processus.
Caractéristiques principales :
1 fonction d'équilibre de pression assurent la sensibilité élevée
2 Reliablyhandling avec l'entretien à faible bruit et libre
conception 3 modulaire standard
4 elle a les contrôles composés multiples par des combinaisons de différents composants
Caractéristiques standard
Type de corps : robinet d'arrêt sphérique de fonte, (suivant les indications du schéma 1)
Diamètre nominal : DN20,25,32,40,50,65,80,100,125,150,200,250,300
Pression nominale : Gigaoctet PN1.6, 2,5, 4.0MPa
ANSI150,300
JIS 10K, 20K, 30K
DIN PN16, PN25, PN40
Connexion d'extrémité : bride HG20596-97M, FM ; NORME ANSI B16.5 RF ; DIN2543/2544/2545RF ; JIS B2201RF
Dimension face à face : veuillez se référer au tableau 2
Matériel de corps : WCB, ZG0Cr18Ni9 (CF8), ZG0Cr18Ni12Mo2Ti (CF8M)
Type de capot : Type de DST, - 10~80℃ ; Temp moyen. dactylographiez (avec le condensateur), ≤250℃ ; À hautes températures. dactylographiez (avec le condensateur et les prolongements), ≤350℃
Matériel d'emballage : Forme de v PTFE, graphite flexible, joints circulaires
Garniture de joint : Garniture en spirale de blessure, graphite avec la garniture en métal, garniture de zigzag, garniture plate.
Peinture : Surface de coquille d'acier au carbone requise pour peindre, acier inoxydable ou surface d'en cuivre sans peinture.
Type de prise d'équilibre : Prise parabolique d'équilibre de pression, prise d'équilibre de pression de cylindre, prise parabolique d'équilibre de pression de double siège
Caractéristiques d'écoulement : Ouverture rapide
Matériel de prise : 0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316)
Matériau du siège : : 0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316), 304+F4,316+F4
Matériel de tige : 0Cr17Ni4Cu4Nb (17-4PH), 0Cr17Ni12Mo 2(316)
Matériel de tige pousseuse : 2Cr 13(420), 0Cr17Ni12Mo 2(316)
Beugle le matériel : 0Cr17Ni12Mo 2(316), 00Cr17Ni14Mo2 (316L)
Déclencheur
Type : diaphragme de Multi-ressort ou piston de cylindre
Gamme de régulation de pression : Veuillez voir le tableau 1
Matériel de majuscule et minuscule : A3, A4 avec PTFE, 0Cr18Ni 9(304)
Le caoutchouc de diaphragme : NBR, EPDM, FPM et d'autres caoutchoucs de huile-résistance
Matériel de cylindre : 20,0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316)
Matériel de piston : alliage d'aluminium
Matériel de ressort : 60Si2Mn
La température de travail : - 20~80℃
Représentation
Type de contrôle : Type de décompression (k), type de régulateur de pression (b)
Cv évalué : Suivant les indications du tableau 1
Précision de contrôle de la pression : ± 3%.
WorkingTemp : - 10~350℃
Voyage évalué : voir le tableau 1
Taille de forme : Suivant les indications du schéma 3, tableau 2
Poids de produit : Suivant les indications du tableau 2
Principe de fonctionnement
1. type de régulateur de pression
Le milieu de processus traverse la valve dans la direction indiquée. La position de la prise de valve détermine le débit entre le secteur libre constitué par la prise et le siège. La pression en aval d'être commandé est transmise par l'intermédiaire du robinet de pression au diaphragme de fonctionnement où elle est convertie en force de positionnement. Cette force ajuste la prise de valve en fonction de placer la force de ressort du ressort force.the peut être ajustée utilisant l'écrou de point de consigne. La structure équilibrée de pression peut équilibré les forces créées par la pression ascendante et l'action sur la prise de valve. La pression en aval est équilibre par l'intermédiaire du secteur de diaphragme dans le déclencheur.
2. type de décompression
Le milieu de processus traverse la valve dans la direction indiquée. La position de la prise de valve et le secteur libéré entre la prise et le siège déterminent le débit. Le diaphragme de fonctionnement est tendu en plaçant le ressort et l'écrou de point de consigne, de sorte que la valve soit fermée par la force de ressort avant soulagé de la pression. La pression ascendante d'être commandé est transmise par l'intermédiaire du robinet de pression au diaphragme de fonctionnement où elle est convertie en force de positionnement. Cette force est employée pour relever la prise de vlave selon la force du ressort de positionnement. Quand la force résultant de la pression ascendante monte au-dessus du de point de consigne ajusté, la valve s'ouvre propotionally au changement de la pression. En amont et en aval les pressions agissant sur la prise sont équilibrées.
