Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Moulant, acier inoxydable | Pression: | Pression moyenne, 300LB, 200psi/PN16 |
|---|---|---|---|
| Puissance: | Pneumatique, manuel | La température des médias: | La température normale |
| Médias: | L'eau, gaz, pétrole | Structure: | Contrôle, réglant |
| Taille gauche: | DN50-DN600,1/4 »--40" | Application: | Général, centrale |
| Nom de produit: | Valve électrique intelligente de contrôle de niveau de l'eau, soupape de commande de l'eau de drain | Matériel de corps: | WCB, acier inoxydable ou WCB ou titane, CF8, acier au carbone |
| Connexion: | Bride/soudure, à flasque, rf | Pression d'utilisation: | 1.6MPa, PN10 PN16,0.15-0.6MPA |
| OEM: | Acceptable | Déclencheur: | Double action, actionneur pneumatique |
| Norme: | DIN JIS/NORME ANSI /BS/CNS | ||
| Surligner: | tri vanne papillon excentrique,robinet à tournant sphérique de rf |
||

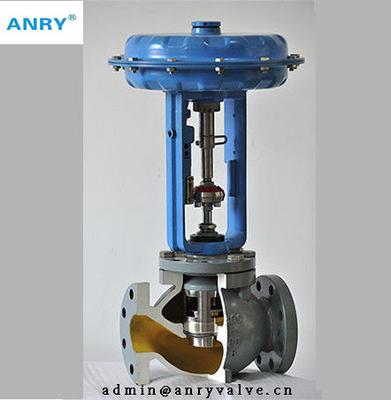

Le guidage équilibré de tige et de cage de pression a perforé le type soupape de commande de prise
Guidé par la grandes bague et cage de secteur, les équilibres fonctionnants sont de stabilité dynamique. La série est caractérisée par les équilibres équilibrés et peut supporter les baisses très à haute pression. Elle a besoin seulement de petite force poussée pour moduler sûrement. La prise perforée de cylindre peut effectivement protéger la surface d'étanchéité du siège contre être endommagé par écoulement à grande vitesse a récuré. Combiné avec les segments de piston complexes, elle présente également l'excellente représentation de phoque.
La série d'ordinateur monocarte adapte à des applications normales et résistantes.
Spécifications standard
Corps de valve
Type : Moulez le robinet d'arrêt sphérique
Diamètre nominal : DN80, 100, 150, 200, 250, 300, 350, 400
Pression nominale : Norme ANSI 150, 300
DIN PN16, 25, 40
JIS 10K, 20K, 30K
Gigaoctet PN1.6, 2,5, MPA 4,0
Connexion d'extrémité : Norme ANSI B16.5 rf, RTJ de bride
DIN2543/2544/2545 RF
JISB2201 RF
JB/T81 RF
JB/T82.2 FM
Soudure : COMMUTATEUR DE LA NORME ANSI B16.5 (DN≤50) ; BW (DN>50)
Dimension face à face :
ANSI150RF, JIS10K (IEC60534-3-1 37 séries)
ANSI300RF, JIS20K, JIS30K (IEC60534-3-1 38 séries)
ANSI150/300 RTJ (CLASSE 150/300RTJ D'ASME B16.10)
DIN PN16, 25, 40 (DIN3202-F1)
Gigaoctet PN1.6, 2,5, MPA 4,0 (ISO5752 1 série)
Veuillez se référer au tableau 6.1~6.2
Matériel de corps : Veuillez se référer à table1 se rapportent svp au schéma 3 pour le Temp actionné. gamme de &Pressure
Type de capot : Type de DST ...... - 46℃~200℃ ; 200℃~300℃
Type ...... 300℃~530℃ d'aileron de rayonnement
(Svp attention de salaire au Temp différent. gamme de &Pressure de matériel)
Matériel d'emballage : Composé de V-anneau de PTFE emballant, emballage de composé de graphite,
graphite emballant,
Temp de opération. la gamme de &Pressure est shownn dans le tableau 2, figure2
Garniture de joint : Garniture enroulée en spirale (PTFE+316, Graphite+316 flexible),
Graphite avec la garniture en métal (Graphite+316, Graphite+304)
Équilibre de valve
Type de prise : Prise perforée de cylindre
Caractéristique d'écoulement : EQ%, linéarités (référez-vous svp à figure4)
Matériel d'équilibre : Veuillez se référer au tableau 3 pour l'assemblée matérielle de DST, Temp actionné. gamme de &Pressure
Déclencheur
Type : diaphragme de Multi-ressort
Alimentation en air : 6bar maximal
Temp ambiant. : - 20℃~+80℃
Chaîne de ressort : Suivant les indications du tableau 5
Liaison aérienne : G1/8 (SA1) ; G1/4 (SA2) ; G3/4 (SA3)
Spécifications de DST : Suivant les indications du tableau 5
Accessoire
Positionneur, valve de Filtre-régulateur, vanne électromagnétique, commutateur de limite,
Relais d'émetteur, de propulseur de position de valve, Serrure-valve, volant de commande, etc.
